多效精餾

多效精餾是通過擴展工藝流程,來降低精餾操作能耗的一種途徑。其基本原理是:重復使用供給精餾塔的能量,以提高熱力學效率。具體做法是:以多塔代替單塔,將一個分離任務分解為由若干個操作壓力不同的塔來完成,每一個精餾塔成為一效,將前一效塔頂蒸汽作為后一效塔底再沸器的加熱蒸汽,以此類推直至最后一個塔。

點擊查看更多

A9
產品描述
參數

多效精餾的原理

多效精餾是通過擴展工藝流程,來降低精餾操作能耗的一種途徑。其基本原理是:重復使用供給精餾塔的能量,以提高熱力學效率。具體做法是:以多塔代替單塔,將一個分離任務分解為由若干個操作壓力不同的塔來完成,每一個精餾塔成為一效,將前一效塔頂蒸汽作為后一效塔底再沸器的加熱蒸汽,以此類推直至最后一個塔,如下圖所示:



A

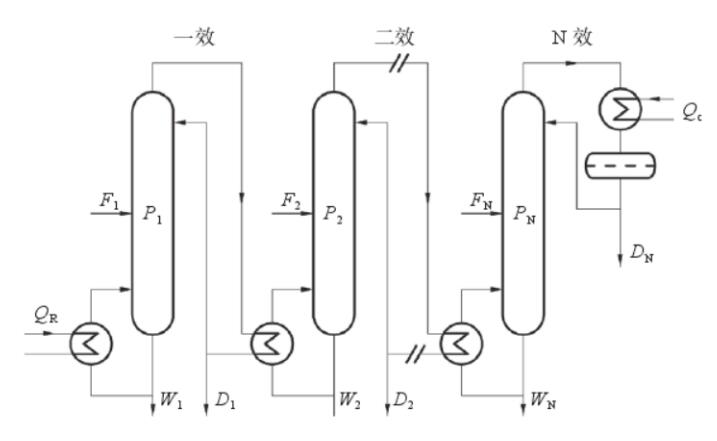

多效精餾原理圖



在多效精餾過程中,各塔的操作壓力不同,前一效壓力高于后一效壓力,前一效塔頂蒸汽冷凝溫度略高于后一效塔釜液的沸點溫度。

因此,多效精餾充分利用了冷熱介質之間過剩的溫差,特點在于其能位不是一次性降級的,而是逐塔逐級降低的。這樣,在整個流程中,只需第一效加入新鮮蒸汽,最后一效加入冷凝介質,而中間各塔則不再需要外加蒸汽和冷凝介質,由此達到了節能的目的。(P1> P2>…> PN)



多效精餾流程

多效精餾的工藝流程根據加熱蒸汽和物料的流向不同,通常分為三大類: 并(順)流(從高壓塔進料)、逆流(從低壓塔進料)和平流(每效均有進料)。



多效精餾的節能效果和效數

一般來說,多效精餾的節能效果是以其效數來決定的。理論上,與單塔相比,雙塔組成的雙效精餾的節能效果為50%,而三效精餾的節能效果為67%,四效精餾節能效果為75%,由此類推,對于N效精餾,其節能效果為:

A

式中 η 為節能效果,N為效數。

由此可以看到同樣增加一個塔,從單塔精餾到雙塔精餾的節能效果可達50%,而從三效精餾到四效精餾的節能效果僅增加了8%,所以在采用多效精餾節能時,要考慮到節省的能量與增加的設備投資間的關系。在效數達到一定程度后,再增加效數時節能效果已不太明顯。

需要說明的是,上述的節能效果為理論值,在實際應用時則要低于理論值。隨著效數的增加,加熱蒸汽的消耗量減少,操作費用降低,但同時設備投資費增大。同時效數的增加又使傳熱溫差減小,傳熱面積增大,故換熱器的投資也增大。因此應在全面權衡節能效果和經濟效益的基礎上確定,通常多采用雙效精餾,個別流程采用三效精餾,極少超過三效精餾。
